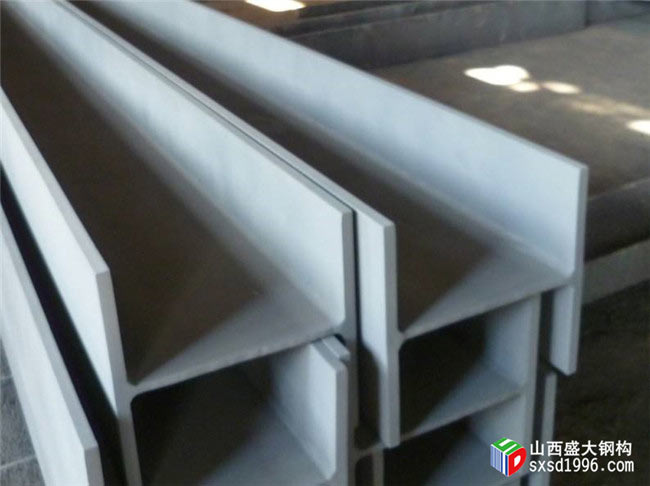

現(xiàn)在的鋼結(jié)構(gòu)已經(jīng)在廠房建筑當(dāng)中應(yīng)用廣泛，在建筑鋼結(jié)構(gòu)的時候尤其是廠房的主要構(gòu)件是焊接H型鋼、柱、梁、撐，這些構(gòu)件在制作的進程中都存在焊接的變形問題，如果不及時糾正的話會影響整個鋼結(jié)構(gòu)的安裝，還會降低項目的安全和可靠性。那么晉城鋼結(jié)構(gòu)加工就來簡單介紹一下關(guān)于鋼結(jié)構(gòu)變形之后的糾正方法吧。

    鋼結(jié)構(gòu)加工進程當(dāng)中經(jīng)常用到的糾正方法，主要還是機械糾正、火焰糾正和綜合糾正，在這三種糾正方法中間火焰糾正是比較難操作的一項，手法掌握不好溫度控制不當(dāng)還會造成構(gòu)件二次變形。所以使用火焰糾正要有豐富的實踐經(jīng)驗，針對不同的種類火焰糾正也有不同的方法：

【鋼結(jié)構(gòu)加工焊接變形】
    晉城鋼結(jié)構(gòu)加工的主要構(gòu)件是鋼梁、鋼柱、支撐，遇到焊接變形會選擇這三種方法來糾正：1、線狀加熱法2、點狀加熱法3、三角加熱法，火焰糾正法一般是應(yīng)用在材質(zhì)為低碳鋼的剛接構(gòu)件上面的，糾正的時候加熱溫度分低溫、中溫、高溫，低溫是500~600度，中溫是600~700度，高溫則是700~800度冷卻的方法低溫適宜用水，中溫空氣和水都可以，高溫則使用空氣冷卻，火焰糾正的時候溫度不宜過高，過高會致使金屬變脆、影響沖擊韌性。
【翼緣板的角變形】
    糾正H型鋼柱、梁、撐角變形，在翼緣板上縱向線狀加熱，加熱的溫度不宜超過650度，留意加熱不要超過兩焊腳所控制的范圍，所以不要用水冷卻，線狀加熱的時候要留意：不要在一個位置上反復(fù)加熱，加熱過程中不要澆水。
【柱、梁、支撐的上拱與下?lián)弦约皬澢?br />    翼緣板上對著縱長焊縫，由中間向兩端作線狀加熱就可以糾正彎曲和變形，為了防止發(fā)生彎曲和扭曲變形，兩條加熱帶要記得同步進行，可以采取低溫或者中溫糾正方法，使用這種方法有利于減少焊接內(nèi)應(yīng)力，但是這種方法在縱向收縮的同時也有比較大的橫向收縮，掌握起來不太容易。

    翼緣板上做線狀加熱，在腹板上做三角加熱，用這種辦法糾正柱、梁、撐的彎曲變形，很有效果，加熱三角形的寬度不應(yīng)該超過板厚的2倍，三角形的底與對應(yīng)的翼板上線狀加熱寬度相等，加熱三角形從頂部開始，然后從中心向兩邊擴展，一層層加熱知道三角形的底為止。加熱腹板的時候溫度不宜太高，否則會變形難修復(fù)。

【柱、梁、撐腹板波浪變形】
    波浪變形首先要找到凸起的波峰，用圓點加熱法配合手錘糾正，加熱的圓點的直徑一般是50~90mm，當(dāng)鋼板的厚度或者波浪形面積較大的時候直徑也應(yīng)該放大。烤嘴從波峰起作螺旋形移動，選用中溫糾正，當(dāng)溫度達到600~700度的時候，將手錘放在加熱區(qū)的邊緣處，再用大錘擊打手錘，使得加熱的地方受到擠壓，冷卻收縮和被拉平。糾正的時候應(yīng)該防止發(fā)生過大的收縮應(yīng)力，糾正時注意控制溫度。

    火焰糾正使用不當(dāng)會讓內(nèi)應(yīng)力和焊接內(nèi)應(yīng)力和負載應(yīng)力疊加，會使柱、梁、成的縱應(yīng)力超過答應(yīng)應(yīng)力，這樣會是承載安全系數(shù)降低。所以晉城鋼結(jié)構(gòu)加工在鋼結(jié)構(gòu)制造的時候就非常慎重，選用的都是合理工藝措施，這樣可以減少變形，糾正的時候盡可能的使用機械糾正。

本文地址:http://www.lanlang2000.cn/news/0001780601.html
